Интеграция инфракрасных датчиков температуры в окружение программируемого логического контроллера Siemens
Устройства бесконтактного измерения температуры компании Optris оснащены современными интерфейсами, которые позволяют легко интегрировать их в сети и автоматизированные системы. В этой статье внимание уделяется настройке тепловизоров через модуль RS485, а также интерактивных инфракрасных термометров через ПЛК, используя PROFIBUS DP.
Что касается окружений программируемого логического контроллера (ПЛК) PROFIBUS, как правило, воспринимается как одна из наиболее используемых магистральных систем. Что касается автоматизации производства, процесса и зданий, эта магистральная система обеспечивает идеальный надёжный и быстрый обмен данными между отдельными партнёрами шины и устройствами управления.
Каждый раз настройка сети PROFIBUS выглядит практически одинаково. С одной стороны находится устройство управления, например SIMATIC S7 компании SIEMENS – так называемая главная система или активная станция. На другой стороне находятся партнёры шины, так называемые подчинённые устройства – также известные, как пассивные станции. Это могут быть либо акторы, либо датчики.
Все инфракрасные датчики температуры принадлежат к устройствам полевой связи или связи между процессами – особенно версия PROFIBUS DP.
Интеграция тепловизора optris PI
В настоящее время существует простое решение по интеграции тепловизора Optris PI в окружение ПЛК. В основе лежит способность главной системы поддерживать соединение с другими такими сетями, как RS485. Это позволяет настраивать систему, покрывая большие расстояния (до 3 км) между инфракрасной камерой и ПЛК (рисунок 1).
Обычно тепловизор Optris PI подключается к ПК, а программа Optris PI Connect отображает и анализирует данные температуры.

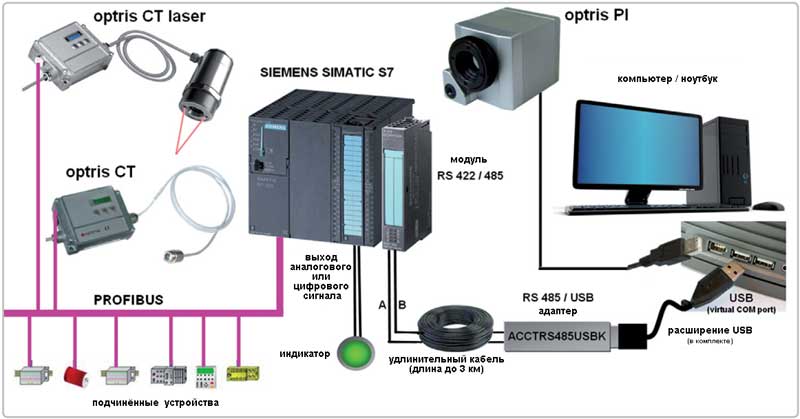

Рисунок 1: Соединение инфракрасной камеры Optris PI с главной системой ПЛК (SIEMENS S7), включая сеть PROFIBUS с такими подчинёнными устройствами, как интерактивные инфракрасные термометры
|
Программное обеспечение должно быть скорректировано относительно внешних коммуникаций. Для соединения RS485 можно выбрать режим «Comport». Для этого войдите в меню TOOLS – CONFIGURATION – EXTERNAL COMMUNICATION (рисунок 2).
Для интеграции тепловизора в систему ПЛК предлагается специальный набор Optris RS485 (код изделия: ACCTRS485USBK). Используя отдельную программу, которая входит в этот набор, на компьютере можно создать виртуальный Com-порт. |
|

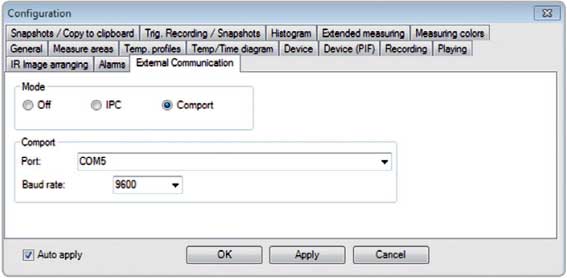

Рисунок 2: Конфигурация программы Optris PI Connect |
Виртуальный Com-порт связывает программу Optris PI Connect с модулем RS485; в итоге, модуль RS485 передаёт данные в ПЛК SIEMENS S7 через кабели A и B.
Кроме того, на рисунке 1 показана конфигурация оборудования на основе соединения RS485 между камерой Optris PI и ПЛК SIEMENS S7, включая:
Optris PI160 / Optris PI200 / Optris PI400
Набор Optris RS485 (ACCTRS485USBK)
SIMATIC S7-300, CPU 313C-2 DP (процессор с модулем PROFIBUS)
SIMATIC S7-300, передний модуль с цифровым и аналоговым выходом
SIMATIC S7-300, CP 340 (процессор передачи данных с интерфейсом RS422/485)
Программа STEP 7 (для конфигурации SPS относительно RS485 и модуля PROFIBUS)
Интеграция интерактивных инфракрасных термометров Optris
|
Помимо стандартных выходных сигналов напряжения, мощности или термопары инфракрасных термометров, с каждым устройством, состоящим из двух частей (головка датчика и блок электроники) компания Optris предлагает дополнительные цифровые интерфейсы. Свободный слот, имеющийся у каждого блока, может использоваться для установки соответствующей цифровой интерфейсной карты (см. рисунок 3).
Установка выполняется очень просто. Так называемый файл GSD (GENERIC STATION DESCRION FILE) подходит каждому партнёру магистральной шины. Этот файл может загружаться в ПЛК для гарантии правильного обмена данными между главным и подчинённым устройством. Файл GSD для интерфейса PROFIBUS компании Optris можно найти на компакт-диске, который поставляется в комплекте с прибором. В нём содержится вся важная информация: порядок обмена данными для запроса температуры объекта или настройки значений коэффициента излучения. |
|

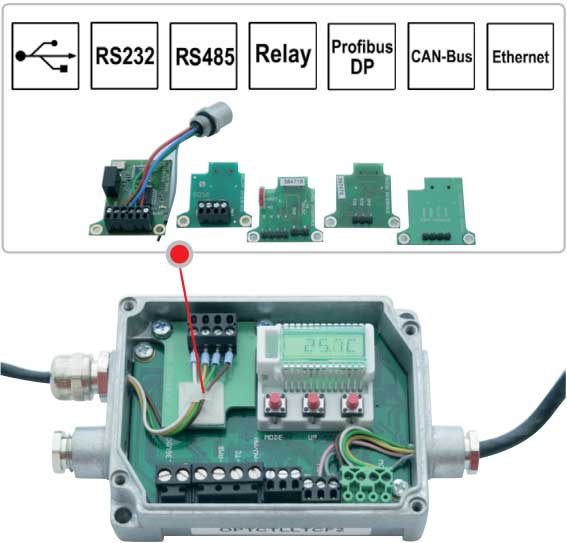

Рисунок 3: Съёмные модули цифровых интерфейсов, которые обеспечивают максимальную вариативность; простая установка через стандартные модули |
|
| |
|
