29.11.2016

ПРОФИЛОМЕТРЫ

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ



Приборы для измерений параметров шероховатости поверхности серий TR100 (TIME 3100), TR200 (TIME 3200), TR300 (TIME 3230), TIME 3220



Назначение средства измерений

Приборы для измерений параметров шероховатости поверхности серий TR100 (TIME 3100), TR200 (TIME 3200), TR300 (TIME 3230), TIME 3220 (далее приборы) предназначены для измерений параметров шероховатости поверхностей деталей, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности, криволинейные поверхности в пределах хода щупа), а также в пазах и углублениях размером не менее 80х30 мм.



Описание средства измерений

В зависимости от функциональных возможностей и диапазонов измерений параметров шероховатости приборы каждой из серий имеют следующие исполнения серии TR100: TR100 (TIME 3100), TR110 (TIME 3110); серии TR200: TR200 (TIME 3200), TR210, TR220 (TIME 3202); серии TIME3220: TIME3220, TIME3221.

Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой щупа и преобразования, возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям. Результаты измерений параметров шероховатости выводятся на жидкокристаллический дисплей (TR100 (TIME 3100), ТR200 (TIME 3200), ТR300 (TIME 3230), TIME3220), могут быть распечатаны на принтере или переданы на персональный компьютер (ТR200, ТR300).

Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера для выполнения дальнейших расчетов.

В зависимости от модели приборы могут быть оснащены щупом с углом при вершине 90° радиусом 2, 5 или 10 мкм, с измерительным усилием на измеряемую поверхность 0,75 или 4 или 16 мН соответственно. Деталь устанавливается на специальном столике или непосредственно на плите.

Приборы серии ТR100 (TIME 3100) (рис. 1) предназначены для измерения параметров шероховатости плоских, наклонных и наружных поверхностях цилиндров. Прибор устанавливается на  деталь, и датчик, вмонтированный снизу прибора, перемещается по поверхности с постоянной скоростью. Данные отображаются на жидкокристаллическом дисплее. Модифицированный вариант прибора для измерений параметров шероховатости TR110 (TIME 3110) отличается от TR100 (TIME 3100) улучшенным дизайном и увеличенным дисплеем со светодиодной подсветкой.





а) 1        б) 2

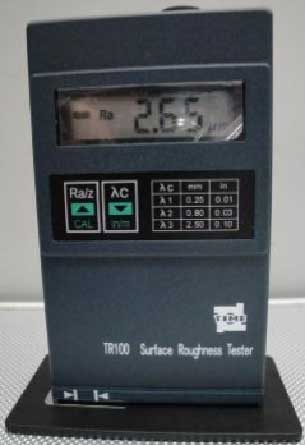

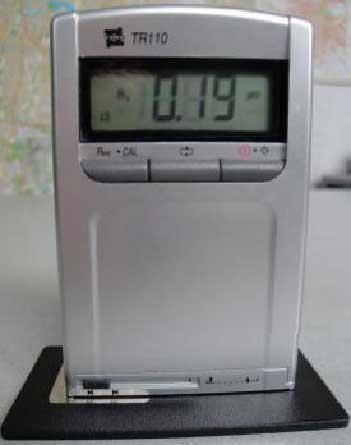

Рисунок 1 – Общий вид прибора серии TR100: а - TR100 (TIME 3100), б - TR110 (TIME 3110)



Приборы серии ТR200 (TIME 3200) (рис. 2) предназначены для измерения параметров шероховатости сложных поверхностей: измерения в отверстиях, в пазах, на криволинейной поверхности. Принцип работы профилометра заключается в следующем: при определении шероховатости детали на поверхности располагают датчик с иглой, который получает информацию о неровности поверхности при перемещении щупа в основании прибора. Параметры шероховатости и график профиля рассчитываются согласно с выбранной методикой и выводятся на жидкокристаллическом экране. Прибор TR210 - упрощенная модель  прибора TR200 (TIME 3200), которая предназначена для измерения шероховатости по четырем параметрам. Прибор TR220 (TIME 3202) является усовершенствованной моделью прибора TR200 (TIME 3200) с возможностью измерения по 16 шкалам. Профилометры TR200 (TIME 3200), TR210, TR220 (TIME3202) можно использовать с дополнительными вспомогательными приспособлениями. Для контроля деталей с малыми размерами рекомендуется использовать регулируемую подставку и чехол для датчика. Для увеличения глубины ввода датчика в деталь, применяется удлинительный стержень. Для регулировки положения прибора относительно контролируемой детали, используются микроизмерительный стол и стойка со штативом, которые дают  возможность регулировать положение  прибора, обеспечивая точность измерения на сложных поверхностях.



а) 3



б) 4



в) 5

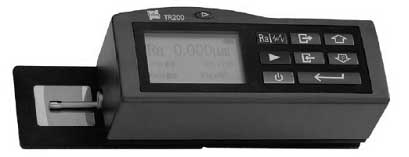

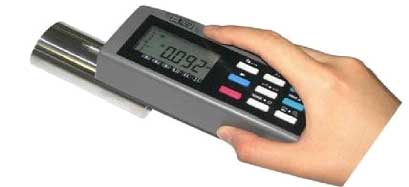

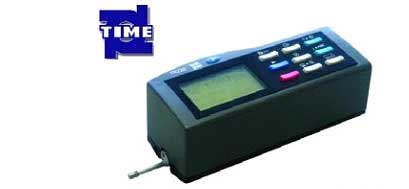

Рисунок 2 – Общие виды прибора серии TR200: а - TR200 (TIME 3200), б - TR210, в - TR220 (TIME 3202)



Прибор серии ТR300 (TIME 3230) (рис. 3) позволяет измерить 55 параметров шероховатости, для этого устанавливается на измерительную стойку для более точной регулировки положения пера на сложных поверхностях. Прибор оснащен удлинительным стержнем для увеличения глубины ввода датчика в деталь. Параметры шероховатости и график профиля рассчитываются согласно с выбранной методикой и выводятся на жидкокристаллическом экране. Прибор осуществляет связь с компьютером и принтерами компании Time серии ТА.



6

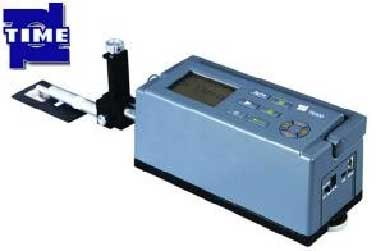

Рисунок 3 – Общий вид прибора серии TR300 (TIME 3230)



Прибор для измерений параметров шероховатости серии ТIME3220 (рис. 4) позволяет измерить 55 параметров шероховатости, для этого устанавливается на поверхность детали. Щуп прибора ТIME3220 двигается в его основании. Прибор ТIME3221 оснащен  удлинительным кабелем с щупом для удобства измерения. Параметры шероховатости и график профиля рассчитываются согласно с выбранной методикой и выводятся на цветном жидкокристаллическом экране. Прибор осуществляет связь с компьютером и принтерами компании Time серии ТА.



а) 7



б) 8

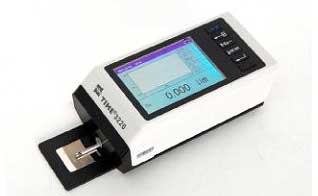

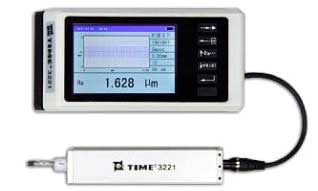

Рисунок 4 – Общий вид прибора серии TIME3220: а TIME3220, б - TIME3221



Программное обеспечение



Программное обеспечение прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя. Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.



Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Surface Roughness Tester

Software TR1

TR1.1.XX

-

-



ПО работает только с принтерами компании Time серии ТА. Принтер ТА210 распечатывает только значения параметров шероховатости. Принтер ТА220s распечатывает значения параметров шероховатости, а также изображение профиля.

Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.



Метрологические и технические характеристики

Таблица 2

Модель

TR100 (TIME3100)

TR110 (TIME3110)

Измеряемые параметры шероховатости

Ra и Rz

Диапазон измерения по параметру Ra, мкм

от 0,05 до 10

Диапазон показаний по параметру Rz, мкм

от 0,1 до 50

Отсечка шага, лямбда(с), мм

0,25; 0,8; 2,5

Наибольшая длина участка измерения, мм

6

Длина оценки, мм

1,25; 4,0; 5,0

Количество базовых длин в длине оценки

5 или 2 (для лямбда(с)=2,5)

Статическое измерительное усилие, не более, Н

0,016

Изменение измерительного усилия, не более, Н/м

800

200

Статическое измерительное усилие, не более, Н

0,016

Радиус кривизны щупа, мкм

10,0±2,5

Угол заточки шупа,…

90 (+5 , -10)

Предел допускаемой основной относительной погрешности прибора по параметру Ra, %

15

Тип датчика

пьезоэлектрический

Скорость, мм/с

1,0

Габаритные размеры TR100, мм

-длина

-ширина

-высота



125

73

26



110

70

24

Масса, не более, кг

0,2





Модель прибора

TR200 (TIME 3200)

TR210

TR220 (TIME 3202)

Измеряемые параметры шероховатости

Ra, Rz, Rq, Rp, Rm, Rt, R3z, Rmax, S, Sk,  Sm, tp

Ra, Rz, Rq, Rt

Ra, Rz, Rq, Rt, Rp, Rv, Ry, Rs, RSm, RSk, Rz (JIS), R3z, Rmax, RPc, Rk, Rpk, Rvk, Mr1, Mr2

Диапазон измерения, мкм

Ra, Rq,

Rz, R3z, Ry, Rm, Rp, Rt

Sk, %

S, Sm, мм

tp, %



от 0,005 до 16

от 0,02 до 160

от 0 до 100

1

от 0 до 100

Типы фильтров

RC; PC-RC; Gauss; D-P

Отсечка шага, ?с, мм

0,25; 0,8; 2,5

Длина оценки, мм

(1-5) ?с

Статическое измерительное усилие, не более, Н

0,004

0,0007

0,004

Длина перемещения щупа, мм

17,5

18

Радиус кривизны щупа, мкм

5±1

2±0,5

5±l

Угол заточки шупа, (°)

90

Предел допускаемой основной относительной погрешности прибора по параметру Ra, %

10

Тип датчика

индуктивный

Скорость перемещения щупа, мм/с

-при измерении





-при обратном ходе



0,135

0,5

1

1

Габаритные размеры, мм

-длина

-ширина

-высота



141

56

48



140

52

48

Масса, не более, кг

0,43

0,44





Модель прибора

TR300 (TIME 3230)

TIME3220

TIME3221

Измеряемые параметры шероховатости

Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RS, RSm, Rlo, RHSC, Rpc, Rmr(c), RzJIS, R3y, R3z и соответствующие параметры профиля волнистости и полного профиля поверхности

Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr(c), tp, Rmr, Rpm, Rz1max, RzJIS, Rmax, Htp, R?c, R?q, R?a и соответсвующие параметры профиля волнистости и полного профиля поверхности

Диапазон измерения по параметру Ra, Rz, мкм

0,002-160

0,002-400

Диапазон измерений высотных параметров, мкм

800; 80; 8

±200; ±50

Типы фильтров

RC; PC-RC; Gauss

2RC; Gauss

Отсечка шага, ?с, мм

0,08; 0,25; 0,8; 2,5; 8

0,08; 0,25; 0,8; 2,5

Наибольшая длина участка измерения, мм

40

19

Количество базовых длин на длине оценки

(1-5) ?с

Статическое измерительное усилие, не более, Н

0,004

0,00075

0,004

Длина перемещения щупа, мм

17,5

18

Радиус кривизны щупа, мкм

2±0,5

5±l

2±l

Угол заточки шупа, (°)

90

45

Разрешение, мкм

0,001 на диапазоне ±50

0,016 на диапазоне ±800

0,001 на диапазоне ±50

0,008 на диапазоне ±200

Предел допускаемой основной относительной погрешности прибора по параметру Ra, %

10

Тип датчика

индуктивный

Скорость перемещения щупа, мм/с

-при измерении

-при обратном ходе



0,15; 0,5; 1

2



0,25; 0,5; 1

1

Габаритные размеры, мм

-длина

-ширина

-высота



409

96

98



155,4

75

56

Масса, не более, кг

2,3

0,76





Модель

TR100 (TIME3100)

TR110 (TIME3110)

TR200 (TIME3200)

TR210

TR220 (TIME3202)

TR300 (TIME3230)

TIME3220

TIME3221

Диапазон рабочих температур, °C

от 0 до +40

от 0 до +40

от 5 до

+40

от 0 до

+40

от +5

до +40

Диапазон температур при хранении, °C

от -20 до +60

от -25

до 60

от -40

до +60

от -25

до +60

от -10

до +40

от -40

до 60

от -10

до +40

Допустимая влажность воздуха при измерении не более, %

80

90

85

85

Допустимая влажность воздуха при хранении не более, %

90

90

85

90

Источник питания

Cr-Ni

батарея

Li-ion

батарея

Li-ion

батарея

Li-ion

батарея

Li-ion

батарея

Напряжение, В

3,6 х 2

3,6

6

12

9



Знак утверждения типа

Знак утверждения типа наносится на Руководство по эксплуатации прибора типографским методом и на заднюю крышку прибора методом офсетной печати.



Комплектность средства измерений

Приборы для измерений параметров шероховатости поверхности серий TR100 (TIME 3100), TR110 (TIME 3110), TR200 (TIME 3200), TR210, TR220 (TIME 3202), TR300 (TIME 3230), TIME3220, TIME3221 поставляются в компактном, прочном кейсе для хранения и переноски.



Таблица 6

Модель прибора

TR100 (TIME3100)

TR110 (TIME3110)

TR200 (TIME3200)

TR210

TR220 (TIME3202)

TR300 (TIME3230)

TIME3220,

TIME3221

Прибор

+

+

+

+

+

+

+

Зарядное устройство

+

+

+

+

+

+

+

Стандартный образец

+

+

+

+

+

+

+

Блок обработки

-

-

+

-

-

-

-

Соединительный кабель RS232

-

-

+

+

-

+

+

Чехол для датчика

-

-

+

+

+

+

-

Регулируемая подставка

-

-

+

+

+

-

+

TS100 стандартный датчик

-

-

-

+

+

+

+

Отвертка

-

-

-

+

+

+

+

Руководство по эксплуатации

+

+

+

+

+

+

+

Методика поверки

+

+

+

+

+

+

+

ПО

+

+

+

+

+

+

+



При использовании материалов сайта, ссылка обязательна.
Ключевые слова: Статья: ПРОФИЛОМЕТРЫ - описание типа средства измерений
Встречаются в статье
Измеритель шероховатости Time 3100
Измеритель шероховатости Time 3100

Профилометр Time 3100

  • Небольшие размеры и привлекательная цена
  • Большой диапазон измерений, подходящий для большинства материалов
  • Предназначен для измерений на плоских поверхностях, наружных поверхностях цилиндров и наклонных поверхностях
  • Производит измерения шероховатости по шкалам Ra и Rz
  • Измеритель шероховатости TIME 3100 оснащен функцией внешней калибровки
  • Соответствует требованиям стандартов: ISO (Международная организация по стандартизации), DIN (Германский институт стандартов)
Подробнее...
Измеритель шероховатости Time 3110
Измеритель шероховатости Time 3110
  • Большой ЖКИ со светодиодной подсветкой, защитный чехол для датчика
  • Небольшие размеры и привлекательная цена
  • Большой диапазон измерений подходит для большинства материалов
  • Предназначен для измерения на плоских поверхностях, наружных поверхностях цилиндров, наклонных поверхностях
  • Выполнение измерений шероховатости по шкалам Rz и Ra
  • Функция внешней калибровки
  • Профилометр соответствует требованиям стандартов ISO и DIN
Подробнее...
Измеритель шероховатости Time 3200
Измеритель шероховатости Time 3200
  • Измерение множества параметров.
  • Применение: на производстве, в лаборатории и в цеху на заводе.
  • Простое рабочее меню и большой дисплей с подсветкой.
  • Встроенная литиевая аккумуляторная батарея.
  • Индикатор положения иглы датчика.
  • Отвечают требованиям четырех стандартов: ISO, DIN, ANSI и JIS.
  • Для обеих моделей предлагается расширенное программное обеспечение.
  • Предоставляются различные дополнительные принадлежности, которые облегчают процесс измерения и делают его максимально эффективным.
Подробнее...
Измеритель шероховатости Time 3202
Измеритель шероховатости Time 3202
  • Измерение множества параметров.
  • Применение: на производстве, в лаборатории и в цеху на заводе.
  • Простое рабочее меню и большой дисплей с подсветкой.
  • Встроенная литиевая аккумуляторная батарея.
  • Индикатор положения иглы датчика.
  • Отвечают требованиям четырех стандартов: ISO, DIN, ANSI и JIS.
  • Для обеих моделей предлагается расширенное программное обеспечение.
  • Предоставляются различные дополнительные принадлежности, которые облегчают процесс измерения и делают его максимально эффективным.
Подробнее...
Измеритель шероховатости TIME 3220
Измеритель шероховатости TIME 3220

Профилометр TIME 3220

  • измерение по 40 параметрам, в том числе: Ra, Rp, Rv, Rt, Rz, и прочих;
  • сенсорный дисплей;
  • измерения профилометра совместимы с четырьмя стандартами: ISO, DIN, ANSI и JIS;
  • высокий уровень точности измерения;
  • после проведения измерений на ЖК-дисплее TIME3220 показываются графическое изображение профиля и значения параметров, им измеренные.
  • возможность подключения TIME3220 к принтеру TA230 для печати параметров и графиков;
  • данные передаются по портам RS232 и USB.
  • наличие двух языков интерфейса: упрощенного китайского и английского;
  • отключение питания в автоматическом и ручном режимах;
  • простота использования.
Подробнее...
Измеритель шероховатости TIME 3221
Измеритель шероховатости TIME 3221

Профилометр TIME 3221

  • способность к измерению 40 параметров профиля, в том числе Ra, Rt, Rp, Rv, Rz, Rc, Rq, Rsk, Rku, RPc и др.;
  • проведение измерений с высокой точностью;
  • совместимость устройства с действующими международными стандартами: DIN, ISO, JIS, а также ANSI;
  • индикация графика профиля и параметров среды;
  • возможность подключения к компьютеру или принтеру через RS232 и USB;
  • языки: английский и китайский;
  • автоматическое или ручное отключение питания.
Подробнее...
Измеритель шероховатости Time 3230
Измеритель шероховатости Time 3230
  • Определение 55 видов параметров в соответствии с стандартами ISO / DIN / ANSI / JIS;
  • Измерение шероховатости, волнистости и первичного профиля с широким диапазоном измерения;
  • Выносной датчик для эффективной оценки изогнутой поверхности;
  • Цифровой / графический ЖК-дисплей;
  • Прибор оснащен современным программным обеспечением для работы с ОС Windows;
  • Вывод данных на ПК через порт RS232 или USB кабель, а также печать на минипринтере.
Подробнее...

 ГлавнаяКаталогПоискКак сделать заказО насКонтактыСотрудничествоВакансииСкачатьСтатьиНовостиКарта сайта
© 2008-2024 «ИЗМЕРИМ ВСЁ». Все права защищены
