26.05.2011

Пересмотр процедур обслуживания с использованием ИК термометров


Бесконтактный контроль температуры является важным инструментом гарантии безопасности и надежности оборудования. Выступая в качестве альтернативы портативных тепловизоров, и портативные и стационарные инфракрасные термометры играют важную роль в профилактическом обслуживании, последние, например, в решениях производителей и для инфракрасного контроля больших установок с использованием большого количества точек измерения.

Невооруженным глазом практически невозможно определить повреждения распределительных щитов, предохранителей, двигателей или электрических соединений. Но мы знаем, что почти любое электрическое устройство в случае неисправности будет очень быстро нагреваться. В дополнение к тепловизорам теперь все больше для определения критических точек используются дорогие портативные инфракрасные термометры. Стационарные пирометры используются преимущественно на установках, где до электрических или механических компонентов, требующих контроля, трудно или невозможно добраться.

Использование портативных прецизионных пирометров для профилактического обслуживания

Портативный инфракрасный термометр Optris LaserSight LS позволяет быстро и легко проверять критичные компоненты, выявленные при помощи тепловизора. Он дает возможность быстро проверять температуры от -32 до 900 °C. Встроенный лазерный целеуказатель позволяет точно наводить прибор на измеряемый объект и определять реальный размер измеряемого пятна. Нажатием одной кнопки показание температуры выводится на дисплей с разрешением 0,1 °C. Сигнал тревоги представляет собой выходной сигнал, указывающий на температуры, превышающие установленные предельные значения (функция MAX/MIN), поэтому достаточно систематически сканировать измеряемый объект и быстро выявлять источник неисправности.

Основной момент, который нужно учитывать для всех измерений, это, способна ли оптическая система инфракрасного термометра правильно обнаруживать горячие пятна.

Оптическое разрешение промышленных инфракрасных термометров, предлагаемых по низким ценам, довольно низкое, и точечный лазер, которым оснащены такие приборы, может использоваться только для визирования, но не в состоянии показать действительный размер измеряемого пятна. Как следствие, показания температуры перегретых объектов будут ниже реальных. Таким образом, если, например, маленький электрический компонент испытывает перегрузку и сильно нагревается, при слишком большом пятне измерения это отобразиться только в виде незначительного увеличения температуры, так что потенциально опасные моменты останутся не выявленными.





На рисунке 1 показана правильная процедура измерения температуры с использованием лазерной технологии для контроля компонентов распределительного щита.

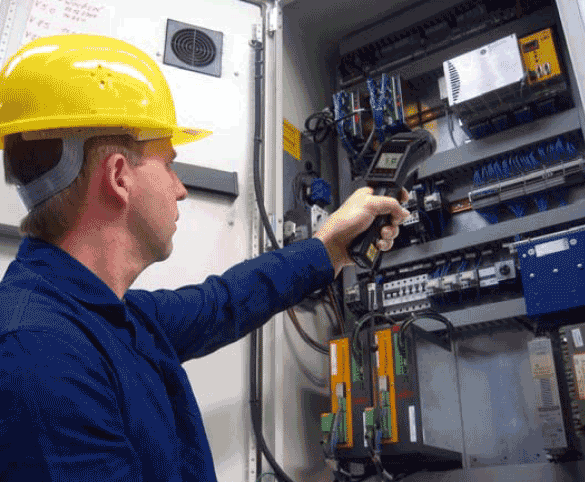

проверка электрических шкафов

Рисунок 1: Измерение температуры нагруженных компонентов распределительного щита с использованием пирометра Optris LaserSight LS

Новая прецизионная двухлинзовая оптическая система пирометра Optris LaserSight LS позволяет измерять очень маленькие объекты. Переключение в режим короткого фокуса позволяет точно измерять объекты размером до 1 мм. Визирование обеспечивается двумя лазерными лучами, которые пересекаются в точке короткого фокуса на расстоянии 62 мм. До настоящего времени, приборы, представленные на рынке, были рассчитаны либо на измерение с большей дистанции, либо исключительно для измерения маленьких объектов. Из-за этого заказчикам приходилось покупать либо несколько моделей термометров, либо сменные объективы.

Пирометр Optris LaserSight LS представляет собой универсальный прибор, для которого, чтобы выбрать режим короткого фокуса, достаточно просто переключить селекторный переключатель.



*          *          *          *          *          *          *

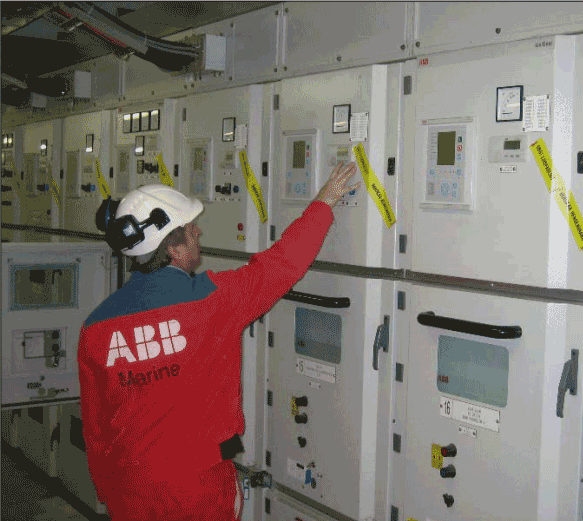

проверка стационарных установок

Рисунок 2: Наблюдение за распределительными щитами среднего напряжения посредством стационарных пирометров

*

         *          *          *          *          *          *

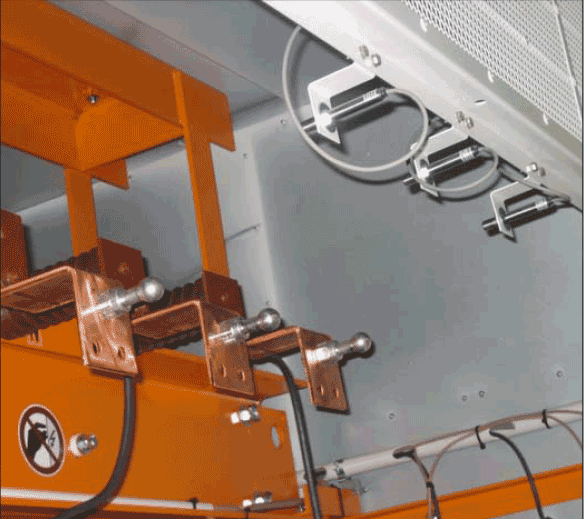

многоточечный контроль температуры

Рисунок 4: Типичное расположение пирометров для наблюдения в точках контакта



Стационарная система измерения для постоянного контроля

Для очень больших установок или установок с труднодоступным электрическим или механическим оборудованием (большое производственное оборудование, высотные здания, судовые системы и т.д.) использование портативных приборов отнимает много времени и усилий. Кроме того, такие проверки могут выполнять не более чем случайные выборочные проверки и позволят определять только тенденции. Практически абсолютную безопасность может обеспечить только стационарная система, выполняющая постоянный непрерывный контроль.

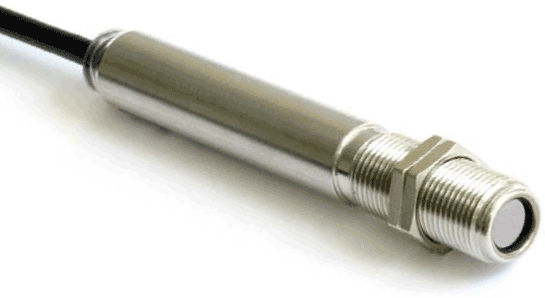

пирометр
Рисунок 3: Пирометр Optris CS

Стационарный пирометр Optris CS специально разработан для обеспечения максимальной универсальности и, используется, например, для выявления ослабленных болтовых соединений судовых электрических систем. Неисправная шина и соединения выключателя питания приводят к увеличению сопротивления контактов, вызывая перегревание в этих точках.



Стационарные пирометры являются доступным решением для контроля большого количества подобных критичных точек. Если температура превышает установленные пределы, на блок управления поступает сигнал тревоги. Это позволяет быстро и точно определять условия перегрева и мгновенно отключать электрическую систему с очень коротким временем реакции (меньше 1 секунды).

Пирометр Optris CS измеряет температуры в диапазоне от  -40 до 1030 °C. Имея в длину всего 87 мм и диаметр 12 мм, он может устанавливаться в ограниченном пространстве и выдерживает температуры окружающей среды до 80 °C. Данный пирометр имеет привлекательную цену и сочетает в себе великолепное качество и высокую точность измерения наряду с очень прочной механической конструкцией.

Он предназначен для применения в тяжелых промышленных условиях и гарантирует очень высокий уровень электромагнитной совместимости. Электронные компоненты встроены внутри прибора вместе с интеллектуальной системой визирования. Кроме того, этот пирометр оснащен масштабируемым аналоговым выходом (0–10 В или 0–5 В) и защитой от коротких замыканий и обратной полярности.

Распределительным щитам среднего напряжения, оснащенным оборудованием, описанным выше, больше не потребуются дополнительные профилактические проверки точек контакта. Это повысит защиту вашего оборудования, снизит затраты на обслуживание и гарантирует здоровье и безопасность персонала.
