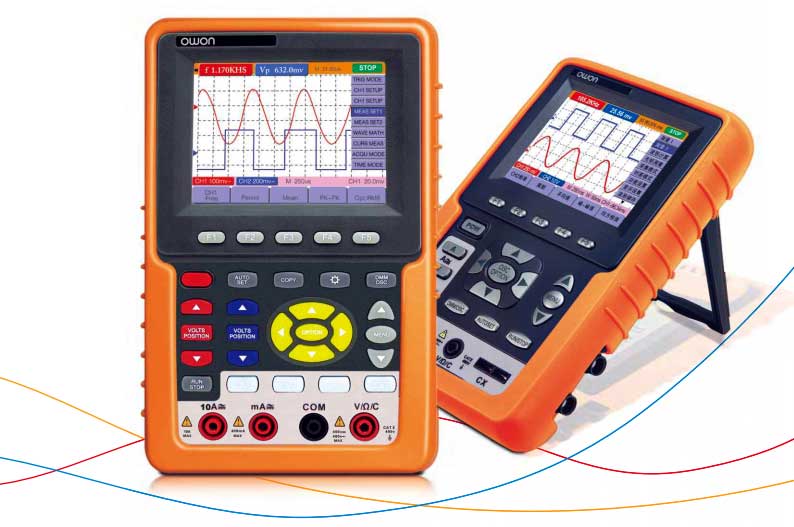

Портативные осциллографы серии HDS-N и HDS
Преимущества
|

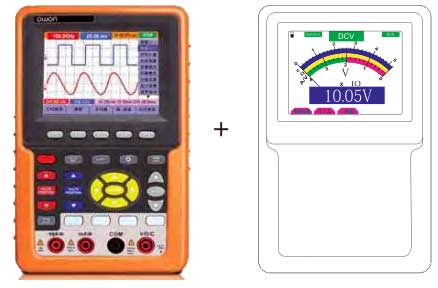

Два прибора в одном корпусе
Портативная серия приборов OWON сочетает в себе функции осциллографа и мультиметра.

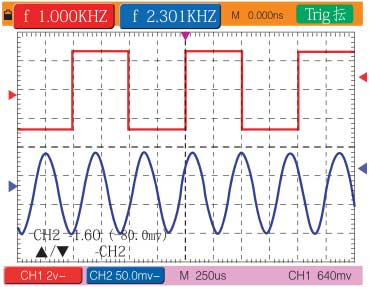

Функция попеременного запуска развёртки
В приборах OWON серии HDS-N добавлена функция попеременного запуска развёртки. Можно одновременно проверять две разных группы сигналов и существенно повысить эффективность работы.
Функция попеременного запуска развёртки

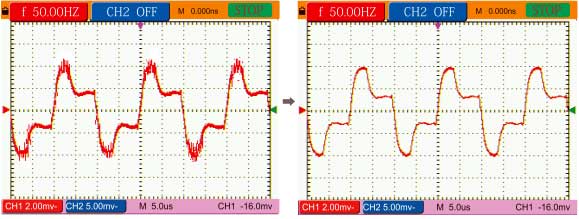

Эта функция уменьшает уровень фонового шума сигнала и позволяет выполнять анализ сигнала по осциллограмме, полученной в результате усреднения, которая показана на рисунке ниже. Здесь показано, как эта функция уменьшает количество помех.
|
|

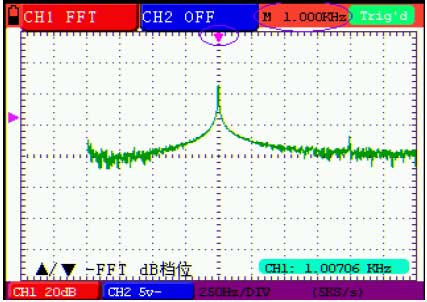

Функция БПФ
В качестве стандартной функции осциллографы OWON серии HDS-N теперь оснащены функцией быстрого преобразования Фурье.

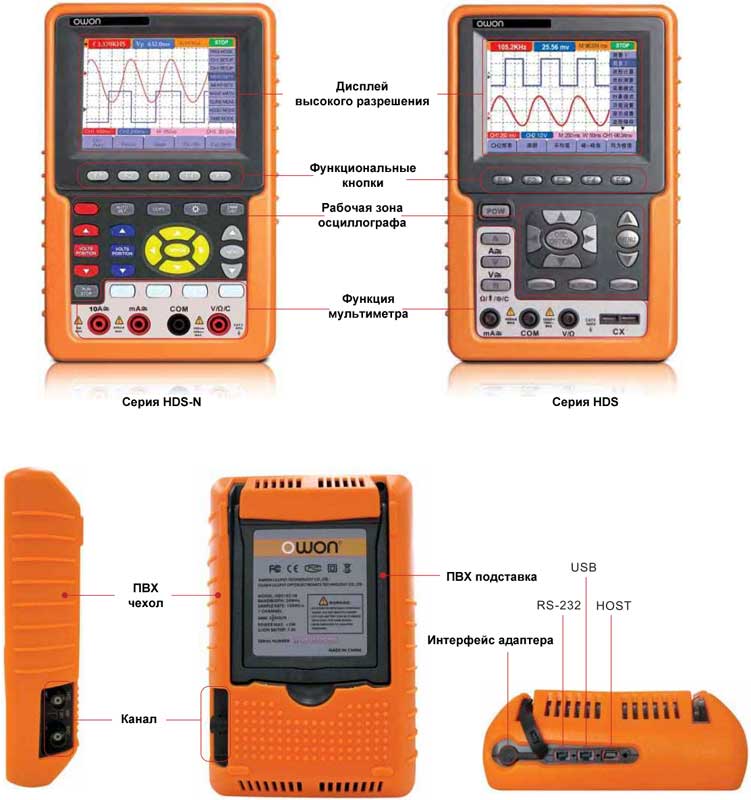

Очень компактная конструкция прибора
Очень удобный и чёткий жидкокристаллический дисплей размером 9,4 см позволяет считывать показания даже при ярком свете. Встроенная батарея обеспечивает автономную непрерывную работу в течение 4 часов.

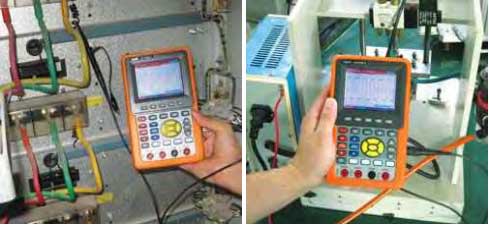

Сцена (1) Сцена (2)

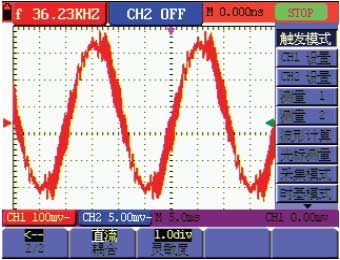

Регулируемая чувствительность запуска
В осциллографах OWON серии HDS-N добавлена функция регулировки чувствительности запуска, которая позволяет отделять сигнал, накладываемый на сигнал запуска, и избежать ошибочного запуска.
|
Основные особенности :
Два прибора в одном (осциллограф + мультиметр)
Автоматический выбор шкалы
Автоматическое измерение 20 параметров
Полоса пропускания: 20 МГц – 100 МГц
Макс. частота дискретизации: в реальном времени 500 Мвыб./с
Количество каналов: 2 (HDS1021M: 1 канал)
Глубина памяти 6000 тчк., вертикальное разрешение 8 бит.
4 ячейки памяти для запоминания осциллограмм
4 ячейки памяти для запоминания режимов работы
Режим курсорных измерений
Мультиметр, макс. индиц. число 4000: напряжение (AC/DC), ток (AC/DC), сопротивление, ёмкость, прозвонка, тестирование диодов.
Кнопка управления подсветкой
Цветной ЖК-дисплей, разрешение 640 х 480 пикселей (HDS1021M: 320x240 пикселей)
Встроенный литиевый аккумулятор обеспечивает 6 часов автономной работы
Запись воспроизведение сигналов (HDS2062M-N, HDS3102M-N)
Интерфейс: USB
Запоминающее устройство USB (серия M-N)
Технические характеристики
|
Характеристики осциллографа |
|
Модель |
HDS 1021M |
HDS1022M-N |
HDS2062M-N |
HDS 3102M-N |
|
Частота выборки в реальном времени |
100 Мвыб/с |
250 Мвыб/с |
500 Мвыб/с |
|
Полоса пропускания |
20 МГц |
60 МГц |
100 МГц |
|
Время нарастания |
<=17,5 нс |
<=5,8 нс |
<=3,5 нс |
|
Дисплей |
9,2 см, цветной TFT (320х240 пикселей, 65535 цветов) |
9,4 см, цветной TFT (640х480 пикселей, 65535 цветов) |
|
Количество каналов |
один |
два |
|
Связь по входу |
DC, AC, GND |
|
Длина записи |
6 000 точек для каждого канала |
|
Коэффициент ослабления пробника |
1X, 10X, 100X, 1000X |
|
Максимальное входное напряжение |
400 Впик-пик (DC + AC пик-пик, входной импеданс 1 МОм, ослабление пробника 10:1) |
|
Интерполяция |
(sin x)/x |
|
Входной импеданс |
1 МОм ±2%, параллельно 18пФ ±5пФ |
1 МОм ±2%, параллельно 20пФ ±5пФ |
1 МОм ±2%, параллельно 15пФ ±5пФ |
|
Диапазон временной развёртки |
5 нс/дел…100 с/дел. с шагом 1-2,5-5 |
5 нс/дел…100 с/дел. с шагом 1-2-5 |
|
Погрешность DC (усреднение) |
усреднение >16: ±(3% от ИВ + 0,05 дел.) для дельта V |
усреднение >16: ±(5% от ИВ + 0,05 дел.) для дельта V |
|
Вертикальная чувствительность |
5 мВ/дел…5 В/дел. (на входе) |
|
Погрешность усиления постоянного тока |
±3% |
|
Аналого-цифровой преобразователь |
разрешение 8 бит |
разрешение 8 бит (одновременно 2 канала) |
|
Автоматические измерения |
Впик-пик, Вср., Вмакс., Вмин., Восн., Вверш., длительность импульса, положительные и отрицательные выбросы, среднеквадратичное значение, частота, период, время нарастания и спада, положительная и отрицательная длительность импульса, положительный и отрицательный коэффициент заполнения, задержка A--B , задержка A--B |
|
Тип запуска |
по фронту, видеосигналом |
по фронту, видеосигналом, попеременно |
|
Режим запуска |
автоматически, в ожидании, однократно |
|
Уровень синхронизации |
±6 делений от центра экрана |
|
Режим выборки |
обычный, определение пиков, усреднение |
|
Курсорные измерения |
напряжение (дельтаV) и временной интервал (дельтаT) между курсорами |
|
Хранение сигналов |
4 сигнала |
|
Фигура Лиссажу |
Полоса пропускания |
нет |
20 МГц |
60 МГц |
100 МГц |
|
Разность фаз |
нет |
±3 градуса |
|
Математические функции |
нет |
сложение, вычитание, умножение, деление, БПФ |
|
Частотомер |
есть |
нет |
есть |
есть |
|
Характеристики мультиметра |
|
Модель |
HDS 1021M |
HDS1022M-N |
HDS2062M-N |
HDS 3102M-N |
|
Показание полной шкалы |
3 3/4 разряда (макс. индиц. число 4000) |
|
Входной импеданс |
10 МОм |
|
Ёмкость |
51,2 нФ…100 мкФ: ±(3% ±3 ЕМР) |
|
Максимальное входное напряжение |
DC : 400 мВ, 4 В, 400 В: ±(1 ±1 ЕМР) Макс.вход: DC 1000 В,
AC: 4 В, 40 В, 400 В: ±(1 ±3 ЕМР)
Частота: 40 Гц…400 Гц, Макс.вход: 750 В AC (эффективное значение) |
|
Максимальный входной ток |
DC : 40 мА, 400 мА: ±(1,5% ±1 ЕМР)
AС: 40 мА: ±(1,5% ±3 ЕМР) 400 мА: ±(2 ±1 ЕМР) |
|
20A: ±(3% ±3 ЕМР)
20A: ±(3% ±3 ЕМР) |
10 A: ±(3% ±3 ЕМР)
10 A: ±(3% ±3 ЕМР) |
|
Полное сопротивление |
400 Ом: ±(1% ±3 ЕМР), 4 кОм…10 МОм ±(1% ±1 ЕМР) |
|
Общие характеристики |
|
Интерфейс |
USB (для передачи данных в компьютер) |
|
Питание |
Источник питания: 100…240 В АС, 50/60 Гц ;
Вход постоянного тока: 8,5 В DC, 1500 мА; батарея: 6 часов |
|
Размеры |
180 х 115 х 40 мм |
|
Масса |
645 г |
Применение
Отладка электронных схем
Проверка целостности цепи
Проектирование и производство
Обучение
Обслуживание и тестирование автомобилей
Принадлежности
-
Щуп
- Щупы мультиметра
- Адаптер
- Кабель питания
- Выход 5
В / 1 кГц (серия M-N)
- Модуль расширения по току (
HDS1021M)
- Модуль маленькой ёмкости
- USB
- Регулировочный
пробник
- Руководство
- Компакт-диск
- Мягкая
сумка (дополнительно для серии M-N)
- Металлический
кейс (дополнительно для HDS1021M) |
| |
|
