Применение инфракрасных термометров и камер в условиях высоких температур
Бесконтактное измерение температуры от 50 °C до 2200 °C
Инфракрасные термометры, инфракрасные камеры и их применение
Optris – Ваш партнёр по технологии измерения температуры в инфракрасном излучении
Наблюдение за процессом и контроль качества
Инфракрасные датчики компании Optris часто применяются для наблюдения и контроля процессов производства.
Наши недорогие приборы позволяют определять множество точек измерения (например, для решений OEM). Интерфейсный принцип управления (аналоговый и цифровой) гарантирует быструю настройку параметров и позволяет легко интегрировать измерители температуры в технологический процесс.
|
Бесконтактное измерение температуры предлагает следующие преимущества:
- Повышенное качество продукции
- Оптимизированные процессы для получения повышенного выхода
- Документирование процесса
- Экономия энергии
Правильный тип датчика для выполнения определённых задач измерения
Практически для всех промышленных процессов температура является критическим параметром. Согласованность заявленных температур технологического процесса гарантирует среди прочего высокое качество продукции.Бесконтактное измерение температуры стало технологией выбора. Особенно при работе с высокотемпературными процессами такой способ измерения обеспечивает надёжные и стабильные результаты измерений.
Датчики инфракрасной температуры (см. блок диаграмм на рис. 1) традиционно используются в металлургической и стекольной промышленности, но ещё они применяются в таких областях, как гелио и полупроводниковая промышленность и в сфере медицины. Благодаря широкой линейке изделий компания Optris предлагает на выбор приборы, которые больше всего подойдут для выполнения той или иной задачи.
Тип датчика и длина волны измерения определяются поверхностью измеряемого объекта (см. рис. 2 и 3). Для удобства в этой брошюре используется следующая цветовая кодировка: |
|

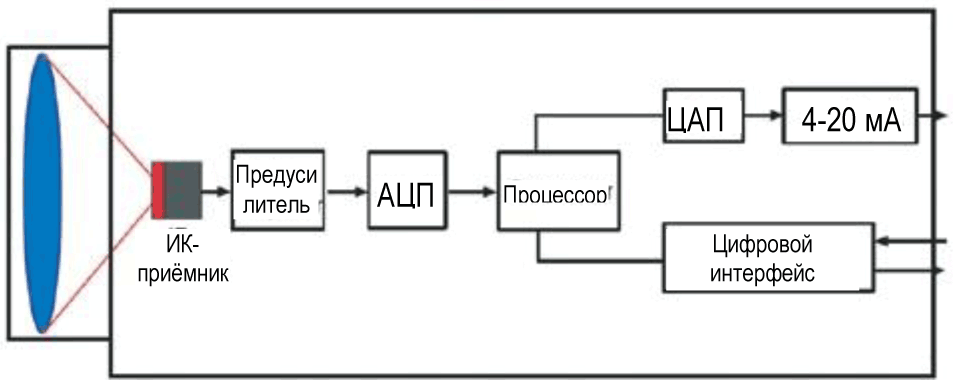

Рисунок 1: Схема инфракрасного термометра

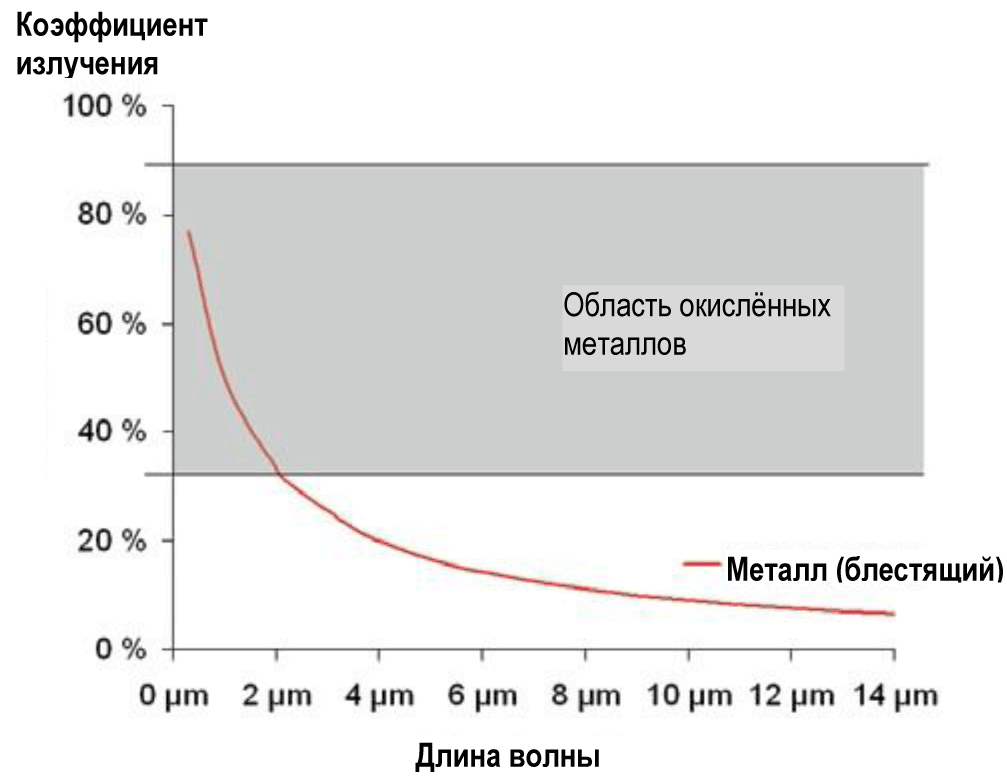

Рисунок 2: График адаптации коэффициентов
излучения блестящих металлов и
соответствующих окислов металла
|
 |
8…14 мкм, в основном используется для неметаллических поверхностей (тип устройства: LT)
7,9; 4,64; 4,24; 3,9 мкм, для специального применения (тип устройства: P7; F6; F2; MT)
5,0 мкм, для стеклянных поверхностей (тип устройства: G5)
2,3; 1,6; 1,0 мкм, в основном для металлических поверхностей (тип устройства: 3M; 2M; 1M) |
|

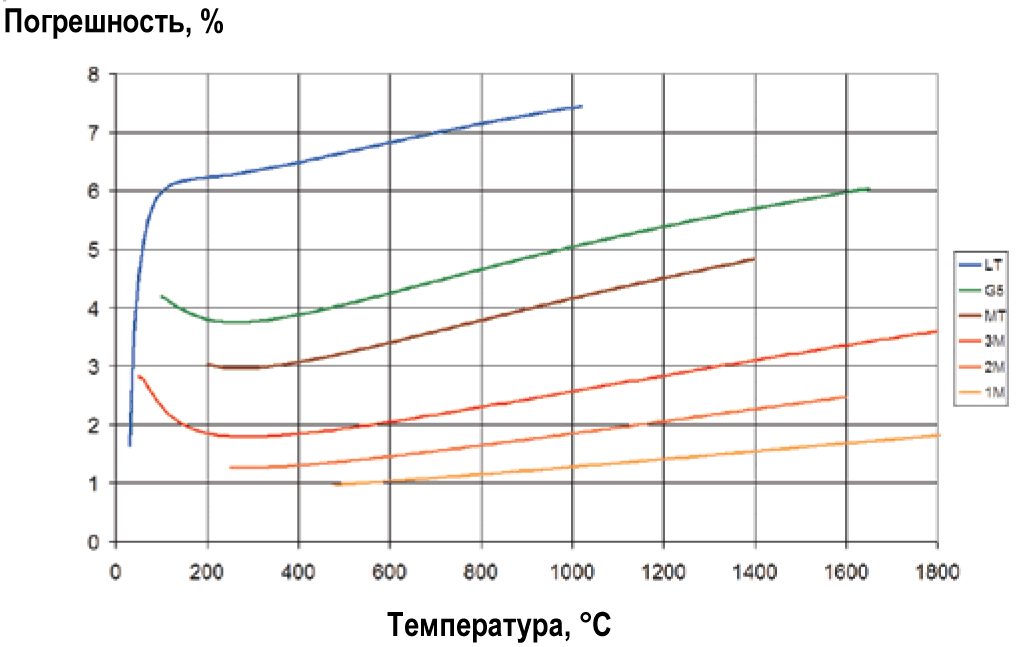

Рисунок 3: Диаграмма показывает погрешность
измерения относительно длины волны, если
коэффициент излучения металлов
отклоняется на 10 %
(Ключ: LT = 8…14 мкм; G5 = 5 мкм; MT = 3,9 мкм;
3M = 2,3 мкм; 2M = 1,6 мкм; 1M = 1,0 мкм)
|

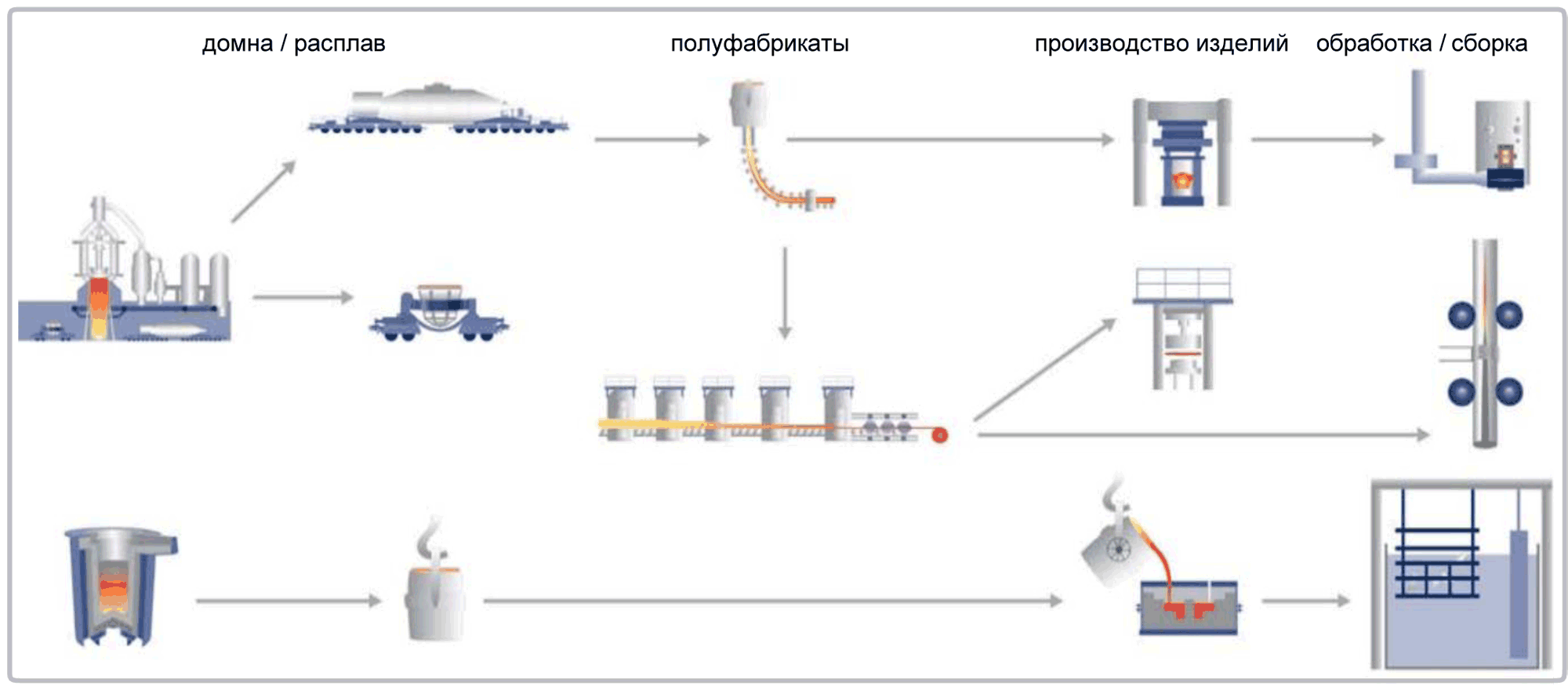

Примеры использования в металлургической промышленности
 |
|

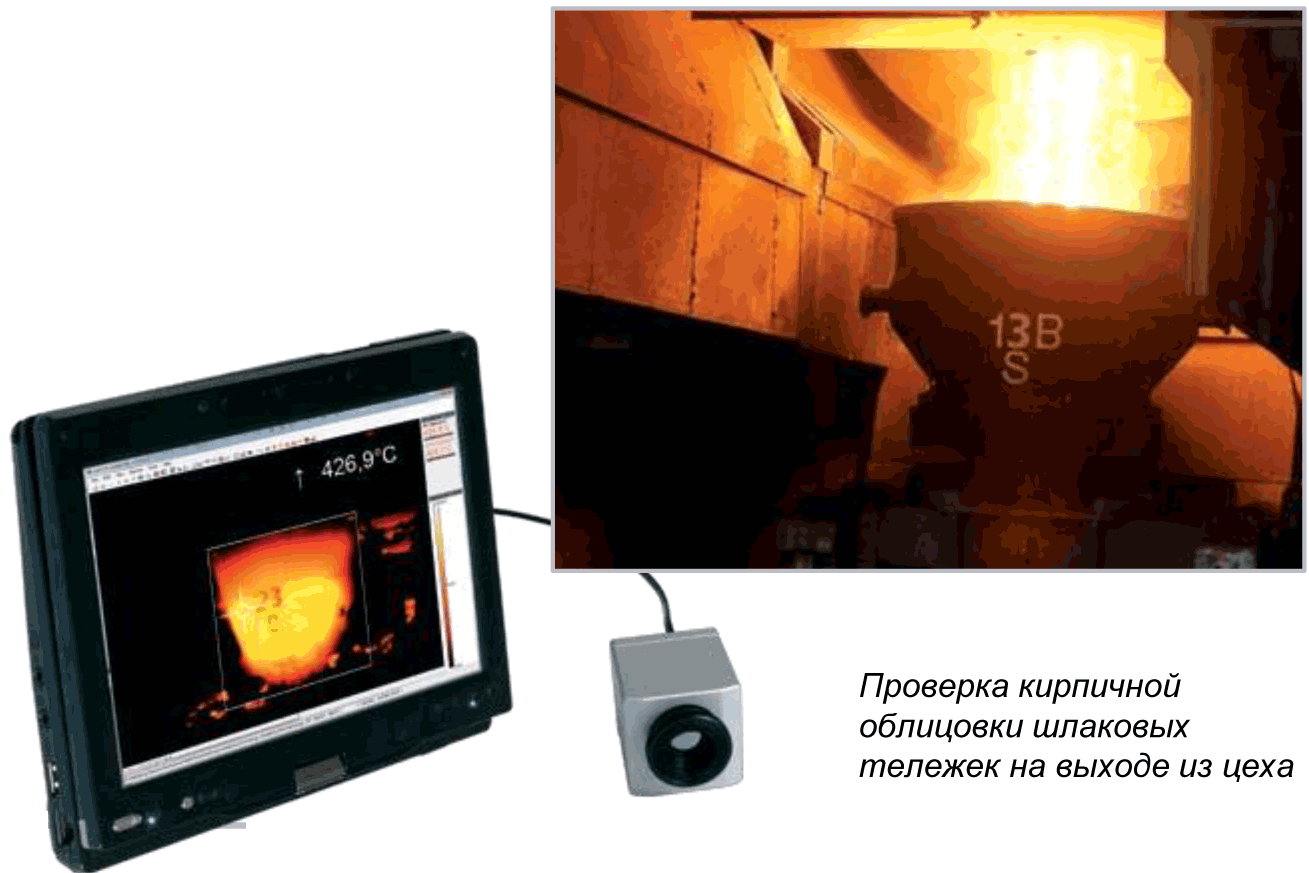

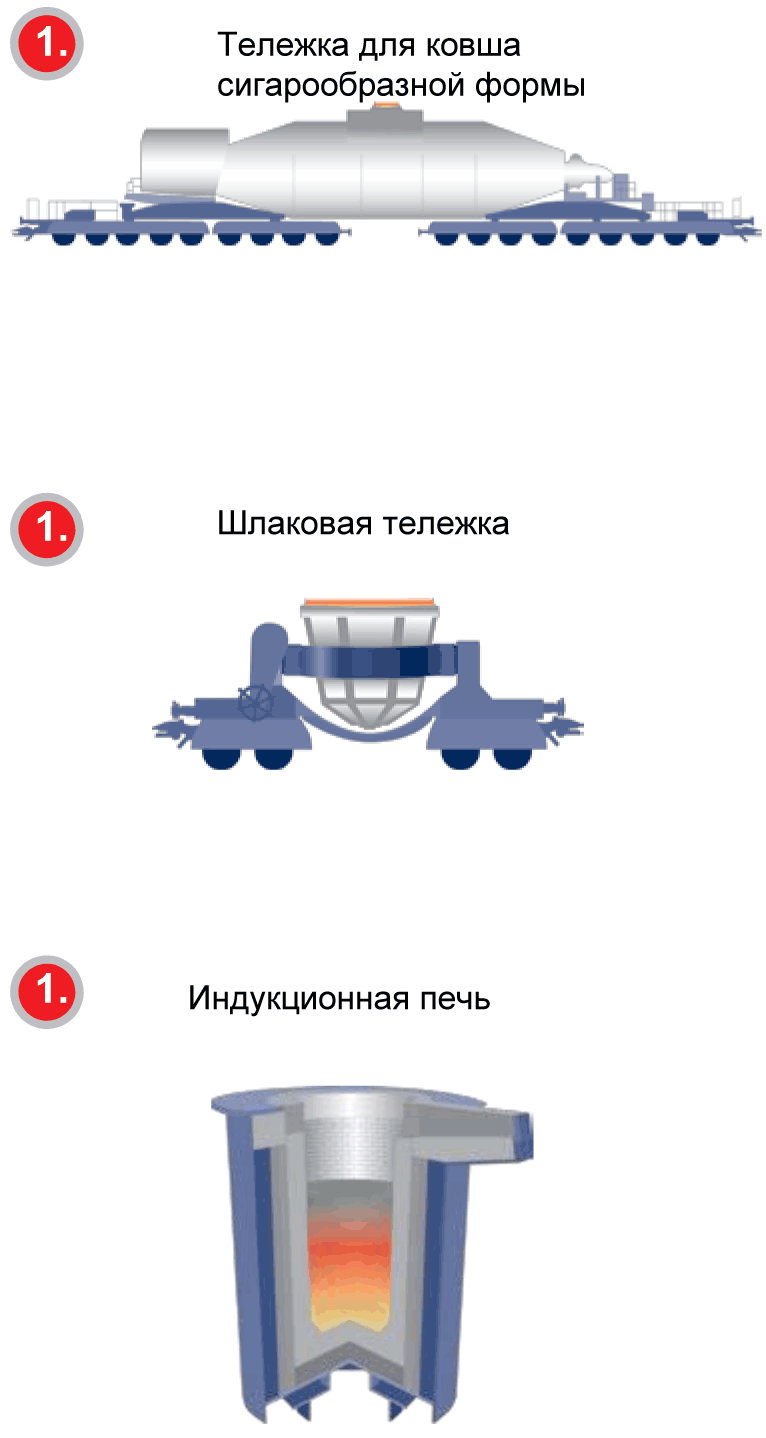

1. Обслуживание
Требование:
Определение износа огнеупорной футеровки тележек ковша сигарообразной формы, шлаковых тележек и ковшей на ранней стадии; плановое обслуживание без риска вытекания металла.
Температура процесса:
300 °C…600 °C
Рекомендуемый датчик:
Optris PI160: тепловизионная камера для непрерывного контроля и автоматической сигнализации при определении горячих пятен на внешней стенке
|
 |
|

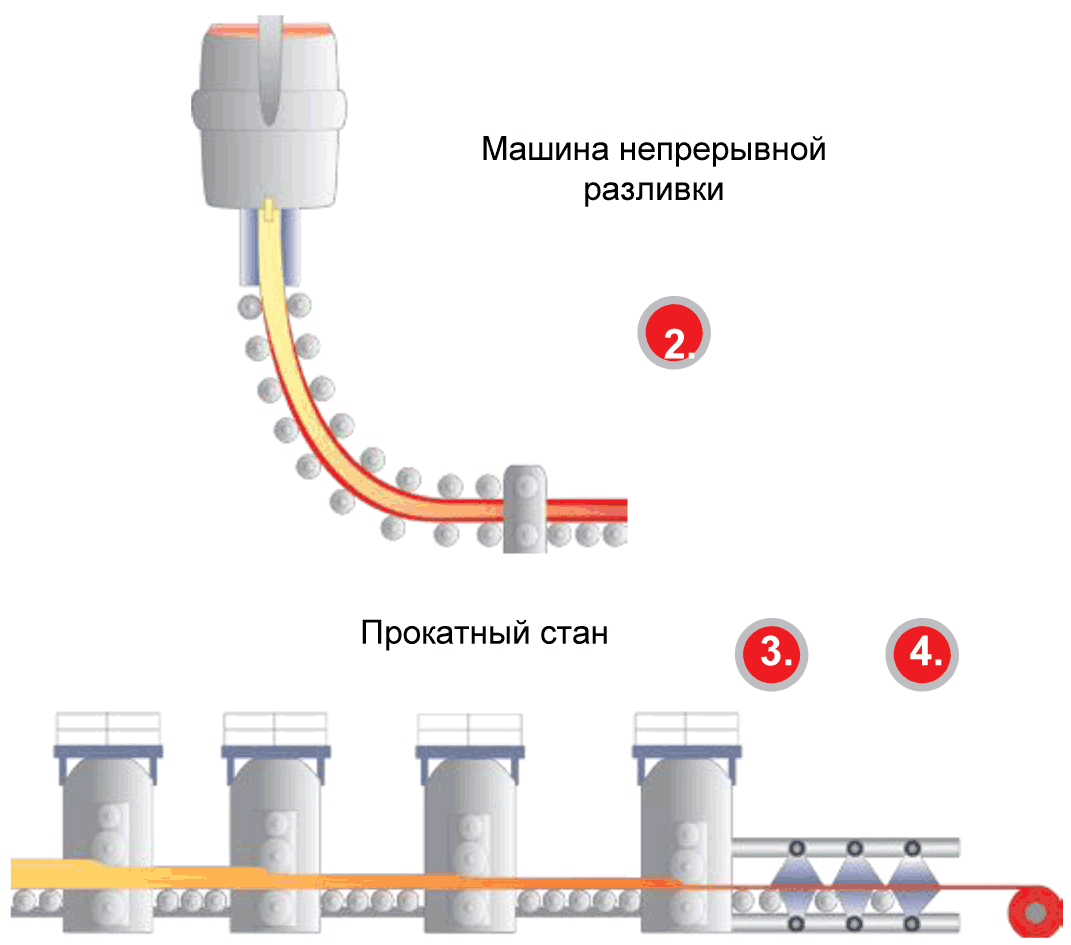

2. Линия непрерывной разливки
Требование:
Контролируемое охлаждение ленты в секторах охлаждения для защиты от прорывов через внешнюю оболочку и гарантии высокого качества материала
Температура процесса:
800 °C…1000 °C
Рекомендуемый датчик:
1. Optris CTratio 1M: пирометр отношения внутри камеры охлаждения, нечувствительный к испарениям и грязи, выдерживает без охлаждения температуру окружающей среды до 250 °C
2. Optris CTlaser 1M: для измерения внешней оболочки в секторе вытекания и коррекции температуры зоны контролируемого охлаждения с обратной связью |
|
3. Прокатный стан
Требование:
Непрерывное измерение температуры штамповки
между отдельными валиками для оптимизации
управления процессом и гарантии качества
Температура процесса:
700 °C…1100 °C
Рекомендуемый датчик:
1. Optris CTlaser 1M / 2M: быстрый пирометр для
измерения температуры листа
2. Optris CTratio 1M: пирометр отношения внутри
камеры охлаждения, нечувствительный к испарениям
и грязи, выдерживает без охлаждения температуру
окружающей среды до 250 °C
3. Optris CTratio 1M: пирометр отношения для
измерения температуры проволоки, обеспечивая
точные результаты даже когда проволока заполняет измеряемое пятно всего на 5 % |
|

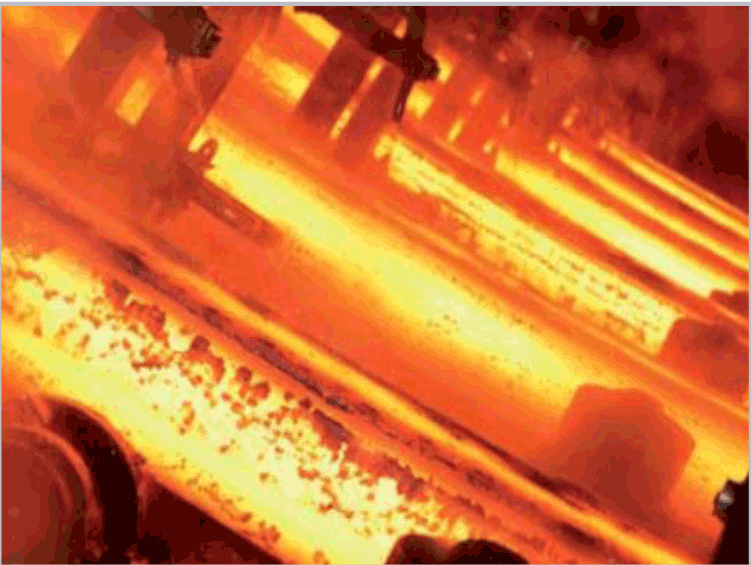

Сектор вытекания линии непрерывной разливки
4. Определение горячего металла
Требование:
Точное измерение горячих объектов, например, для отслеживания материала или проверки выброса расплава |
|

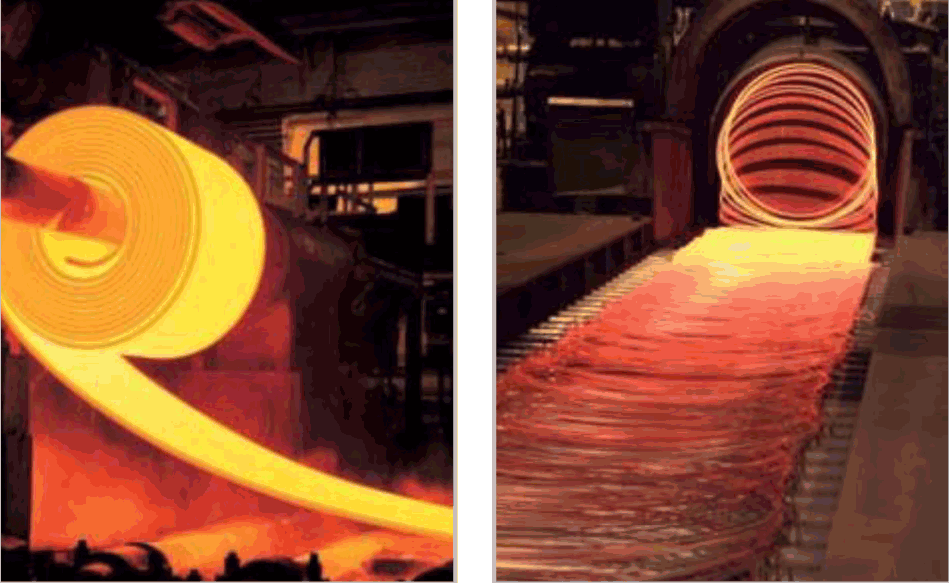

Горячая формовка листового металла и изделий из проволоки
|
|
Температура процесса:
150 °C…900 °C
Рекомендуемый датчик:
Optris CT 3M: маленькое время реакции 1 мс; надёжное измерение даже при низких температурах металла, большой диапазон измерения |

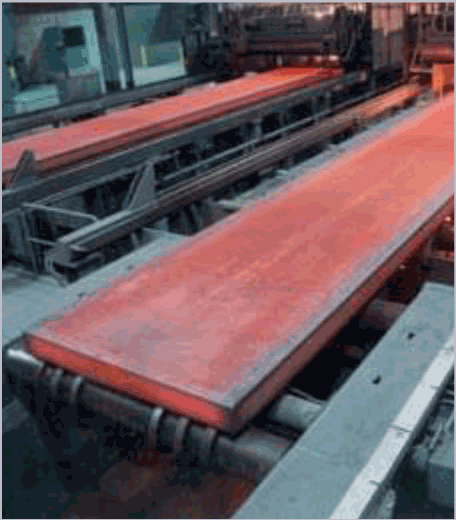

Быстрое измерение температуры стального листа в целях отслеживания состояния материала |
|

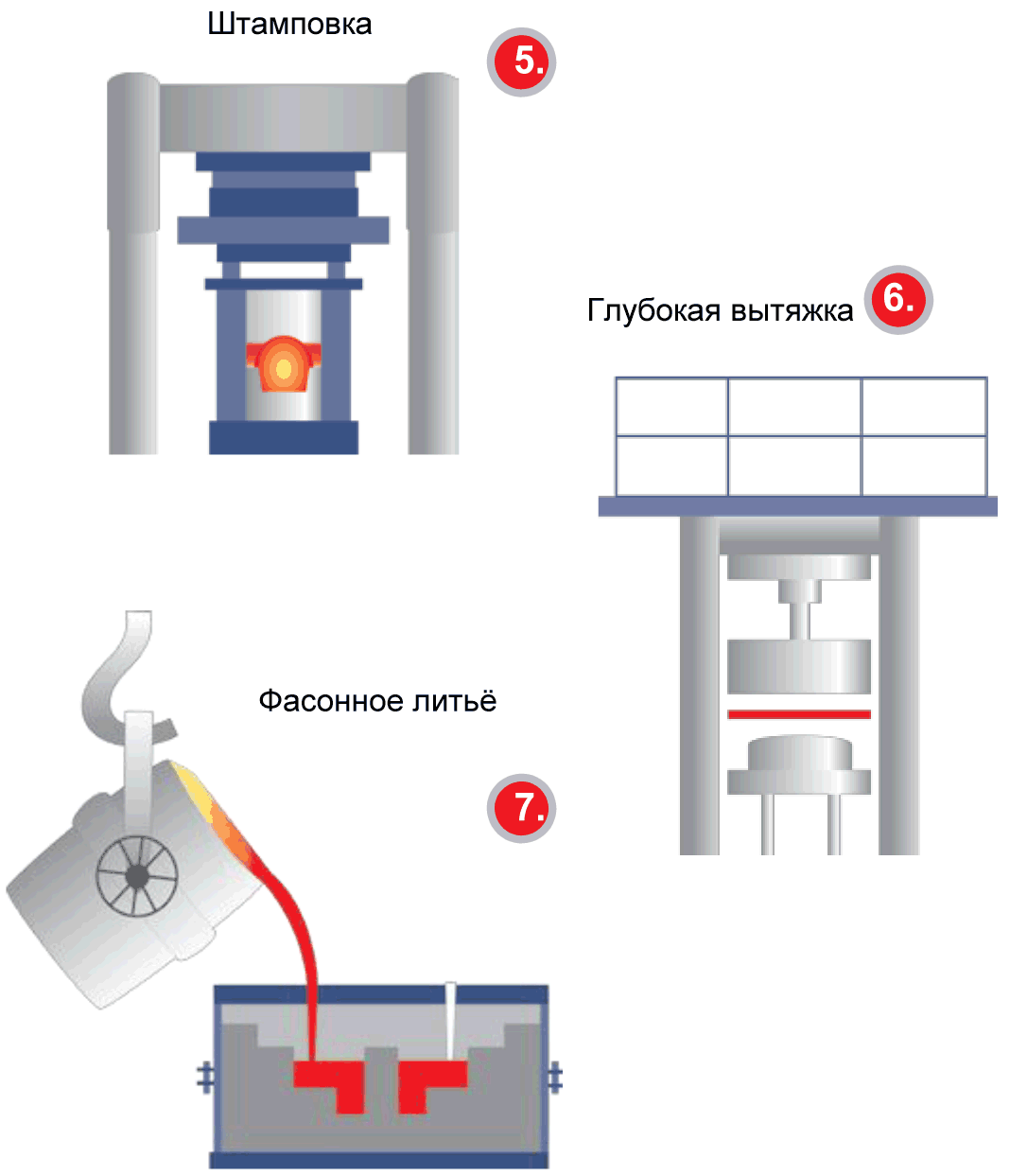

5. Штамповка
Требование:
Измерение температуры заготовки до горячей штамповки, или сформированной детали после штамповки / перед хранением
Температура процесса:
700 °C…1250 °C
Рекомендуемый датчик:
1. Optris CTlaser 1M: стационарный пирометр для непрерывного наблюдения
2. Optris P20 1M: портативное устройство для спорадического измерения деталей; лазер или видоискатель для наведения на объект

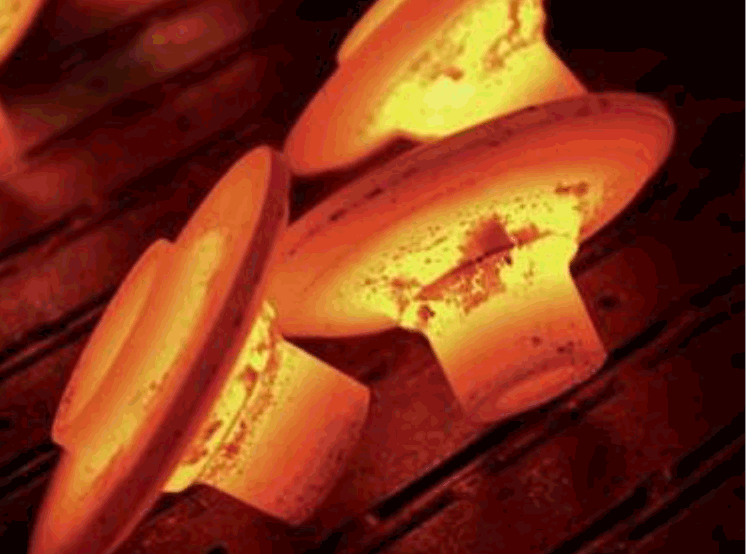

Сложнопрофильная деталь после штамповки
|
|
 |
|
6. Глубокая вытяжка
Требование:
Постоянное измерение температуры инструментов и заготовок до глубокой вытяжки для стабильного контроля процесса
Температура процесса:
200 °C…350 °C
Рекомендуемый датчик:
Optris C Tlaser 3M: надёжное измерение даже при низких температурах металла, большой диапазон измерения

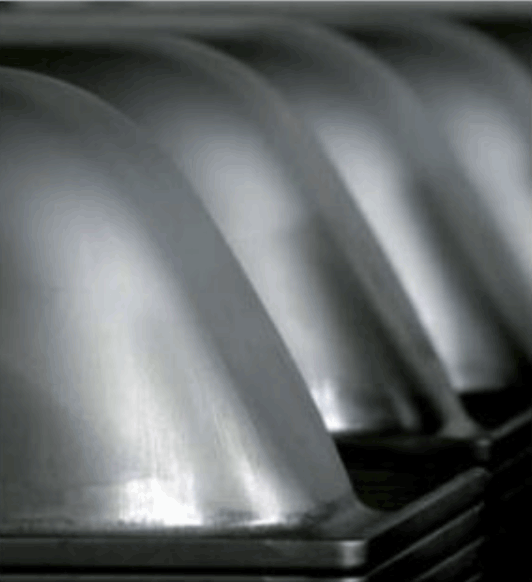

Ванны глубокой вытяжки
|
|
7. Фасонное литьё
Требование:
Измерение потока расплавленного металла, льющегося в форму
Температура процесса:
1250 °C…1600 °C
Рекомендуемый датчик:
Optris CTratio 1M: пирометр отношения, нечувствительный к испарениям и грязи, позволяющий программно выполнять автоматический анализ измеренных значений (Совместная оценка, используя функцию удержания пика, усреднения и др.)

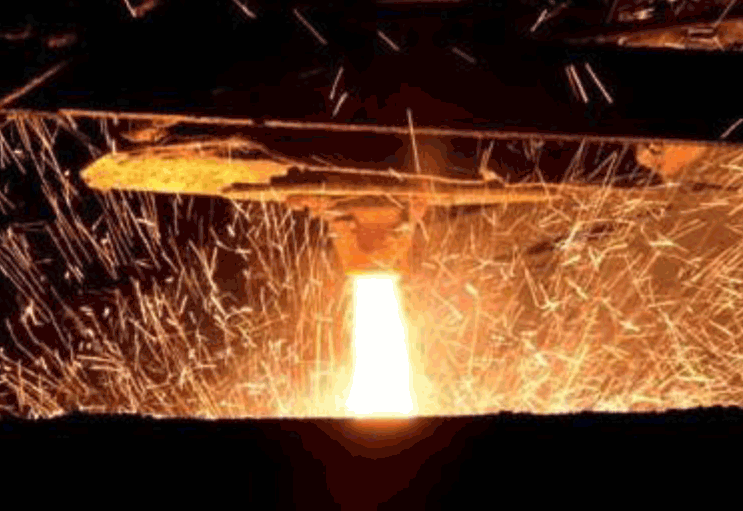

Измерение потока расплавленного металла, льющегося в форму
|
 |
|
8. Индукционная закалка
Требование:
Строгое соблюдение оптимального профиля температуры-времени для получения нужной микроструктуры металла
Температура процесса:
700 °C…1100 °C
Рекомендуемый датчик:
1. Optris CTlaser 1M / 2M: непрерывный контроль температуры, лазер для точного наведения, выносная оптическая головка для защиты блока электроники от электромагнитного излучения
2. Optris P20 1M / 2M: портативное устройство для спорадических измерений температуры, лазер или видоискатель для наведения на объект

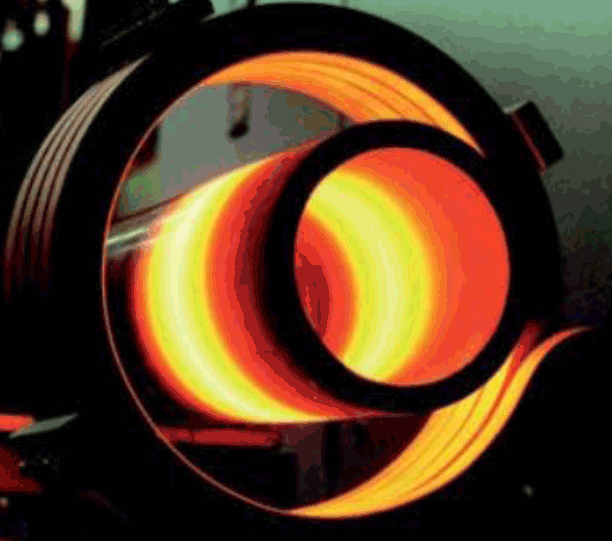

Труба с индукционным нагревом
|
|
9. Индукционная сварка труб
Требование:
Гарантия высокого качества швов сварки
путём измерения температуры на краях
трубы после индукционного нагревателя
и до отжимных валков
Температура процесса:
950 °C…1450 °C
Рекомендуемый датчик:
Optris CTratio 1M: пирометр отношения для
непрерывного измерения и контроля
температуры швов с обратной связью,
нечувствительный к испарениям и грязи,
выдерживает без охлаждения температуру
окружающей среды до 250 °C

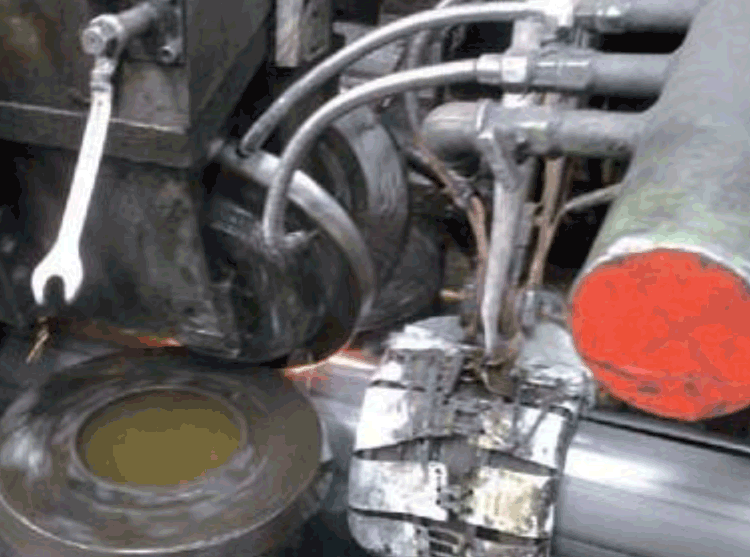

Контроль температуры краёв трубы сразу перед процессом сварки
|
|
10. Покрытие
Требование:
Нагрев металлической заготовки до необходимой температуры перед горячим цинкованием с целью оптимизации электрохимической реакции
Температура процесса:
150 °C
Рекомендуемый датчик:
Optris CTlaser 3M: надёжное измерение даже при низких температурах металла, большой диапазон измерения, лазерный целеуказатель для наведения на объект

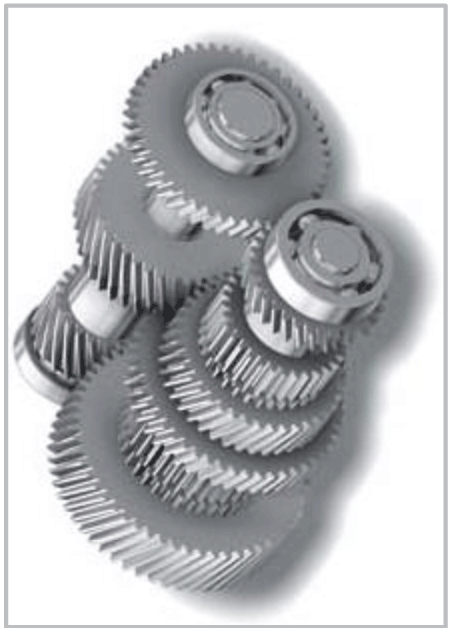

Зубчатые колёса, покрытые хромом
|
|
|
| |
| |
|
